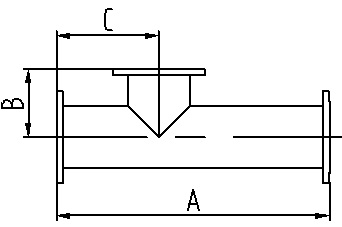

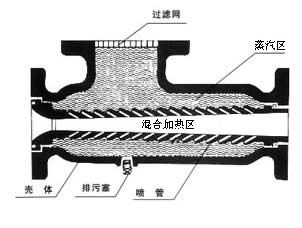

二、QSH汽水混合加熱器 外型尺寸
|
QSH |
-4 |
-6 |
-8 |
-10 |
-12 |
-16 |
-20 |
-24 |
-32 |
-40 |
-48 |
|
額定流量（m3/h） |
1.2 |
2.5 |
4.5 |
7 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
設計壓力（MPa） |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
凈重 |
8 |
8 |
15 |
15 |
15 |
50 |
50 |
50 |
200 |
200 |
200 |
|
運行重量 |
8.5 |
8.5 |
16 |
16 |
16 |
58 |
58 |
58 |
260 |
260 |
260 |
|
噪聲（dB） |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
|
A（mm） |
240 |
240 |
360 |
360 |
360 |
660 |
660 |
660 |
1200 |
1200 |
1200 |
|
B（mm） |
105 |
105 |
130 |
130 |
130 |
170 |
170 |
170 |
300 |
300 |
300 |
|
C（mm） |
105 |
105 |
130 |
130 |
130 |
220 |
220 |
220 |
450 |
450 |
450 |
|
水側法蘭（DN） |
40 |
40 |
65 |
65 |
65 |
125 |
125 |
125 |
250 |
250 |
250 |
|
汽側法蘭（DN） |
40 |
40 |
65 |
65 |
65 |
125 |
125 |
125 |
250 |
250 |
250 |
三、QSH汽水混合加熱器 選型參考
QSH汽水混合加熱器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用混合器；
1、汽水混合器未通入蒸汽時，額定流量下水頭損失為5mH2O，通入蒸汽后水頭損失可按1m H2O考慮；
2、蒸汽壓力大于水壓0.05MPa以上；
3、汽水混合加熱器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、汽水混合加熱器適宜安裝在水泵的吸水側。
四、QSH汽水混合加熱器 安裝與使用
1．汽水混合加熱器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2．汽水混合加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
3．汽水混合加熱器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。

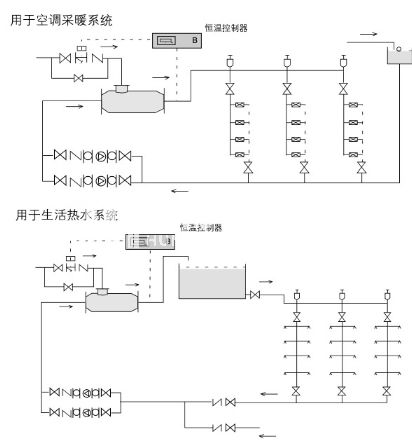

五、QSH汽水混合加熱器典型應用
