一、JHHQS汽水混合器 概述
JHHQS汽水混合器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。

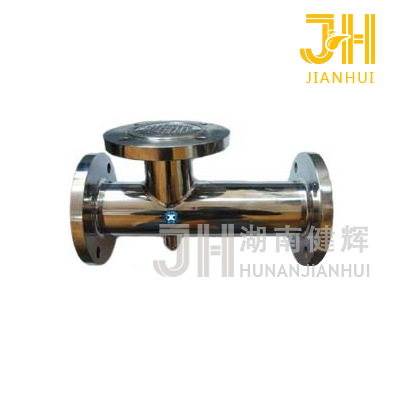

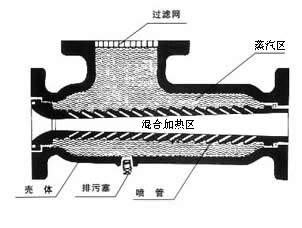

JHHQS汽水混合器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。

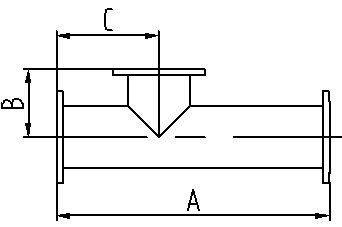

二、JHHQS汽水混合器 外型尺寸
|
JHHQS |
-40-1.2 |
-40-2.5 |
-65-4.5 |
-65-7 |
-65-10 |
-125-16 |
-125-25 |
-125-35 |
-250-60 |
-250-105 |
-250-165 |
|
額定流量（m3/h） |
1.2 |
2.5 |
4.5 |
7 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
設計壓力（MPa） |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
凈重 |
8 |
8 |
15 |
15 |
15 |
50 |
50 |
50 |
200 |
200 |
200 |
|
運行重量 |
8.5 |
8.5 |
16 |
16 |
16 |
58 |
58 |
58 |
260 |
260 |
260 |
|
噪聲（dB） |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
≤65 |
|
A（mm） |
240 |
240 |
360 |
360 |
360 |
660 |
660 |
660 |
1200 |
1200 |
1200 |
|
B（mm） |
105 |
105 |
130 |
130 |
130 |
170 |
170 |
170 |
300 |
300 |
300 |
|
C（mm） |
105 |
105 |
130 |
130 |
130 |
220 |
220 |
220 |
450 |
450 |
450 |
|
水側法蘭（DN） |
40 |
40 |
65 |
65 |
65 |
125 |
125 |
125 |
250 |
250 |
250 |
|
汽側法蘭（DN） |
40 |
40 |
65 |
65 |
65 |
125 |
125 |
125 |
250 |
250 |
250 |
三、JHHQS汽水混合器 選型參考
JHHQS汽水混合器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用加熱器。
1、混合器未通入蒸汽時，額定流量下，水頭損失為5mH2O，通入蒸汽后，水頭損失可按1mH2O考慮;
2、蒸汽壓力大于水壓0.05MPa以上；
3、混合器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、混合器適宜安裝在水泵的吸水側。
四、JHHQS汽水混合器 安裝與使用
1．混合器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2．混合器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況；
3．混合器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
