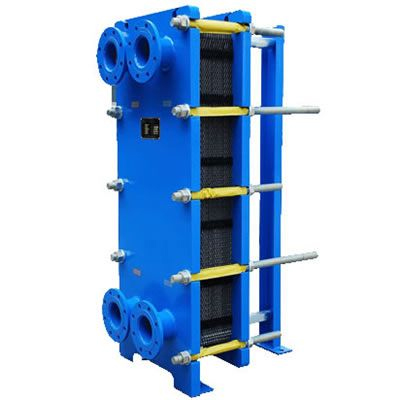

一、板式換熱器結構示意:

    板式換熱器是有傳熱板片，密封膠墊、夾緊板和夾緊螺栓等主要部件組成，是由薄金屬制成具有一定形狀波紋的換熱板片、然后疊裝而成的一種換熱器，工作流體在兩塊板片間所形成的窄而曲折的通道中流過，冷熱流體依次通過各自流道，中間隔一層板片，通過此板片進行換熱。傳熱板片四個角開有流道孔，鑲貼有密封膠墊的傳熱板片安裝在固定夾緊板和活動夾緊板之間的框架上，用夾緊螺栓柱夾緊。傳熱板片波紋為人字形，相鄰板片具有反向的人字形溝槽，溝槽的交叉點相互支撐形成接觸點，介質流動時形成湍流，從而獲得很高的傳熱效率。

二、板式換熱器技術參數:

換熱面積板片數參數表
