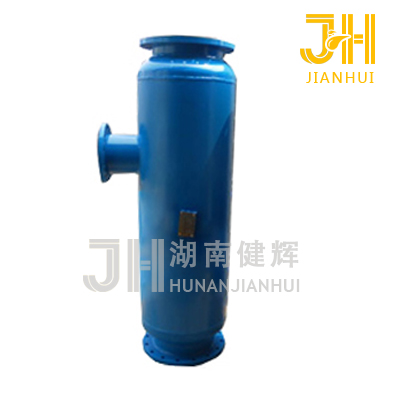

SSH水水混合加熱器
（行業最權威《供暖通風設計手冊》25年推薦）
一、SSH水水混合加熱器 概述
本水水混合加熱器是水——水熱交換中的先進設備。它可安裝在管道上，具有壓力損失小，低噪音，無振動熱交換效率高，節約能源，節省投資等優點�？蓮V泛應用于熱水供暖系統中，尤其在集中供暖的熱水鍋爐房中應用，有突出的社會經濟效益。
二、SSH水水混合加熱器 結構原理

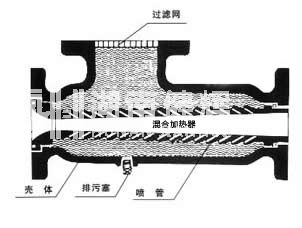

本水水混合加熱器器主要由混合管與殼體兩部分組成。高溫水通過呈拉伐爾狀管的混合管，低溫水從其四周通過混合管壁上的一定數量的斜孔進入混合管內，進行良好混合，以達到加熱水的目的。
三、SSH水水混合加熱器 工作特性
本水水混合加熱器內部屬于變截面、交流量并伴隨能量交換和轉換的三元流動�；焖訜徇^程遵守穩定流動的質量守恒、能量守恒和動量守恒的三個基本定律：
1、質量守恒：
Gr+Gh=Gg Kg/h
式中：Gr、Gh和Gg分別為高溫水、低溫水（回水）和混合水的流量。（下同）
2、能量守恒：因冷熱兩流體在混水器中，熱交換很快，本設備尺寸小，可忽略混水器中本體的熱損失，因而具有：
Gr.tr+Gh.th=Gg,tg
式中tr、th、tg分別為高溫水、低溫水和混合水的水溫。
3、流量守恒：動量方程式略。
本設備采用高溫水進口——混合管——混合水出口呈軸向連為一體，高溫水的壓力稍低于低溫水的壓力，在管內兩流體邊流動相近，斜向混合，不產生撞擊，因而噪聲低，無振動，壓力損失小�；旌纤鏊诘膲毫β缘陀诟邷厮M(jìn)水口的壓力，約1—2mH2O。
四、SSH水水混合加熱器 主要技術參數
技術參數 說明：本產品可據用戶要求，設計制造任一混合水流量的水水混合加熱器。
型號規格
SSH-10
SSH-20
SSH-40
SSH-100
SSH-240
SSH-300
SSH-360
SSH-480
SSH-800
混合水水量t/h
10
20
40
100
240
300
360
480
800
低溫水水溫G
5
5
5
70
70
70
70
70
70
高溫水水溫℃
95
95
95
115
115
115
115
130
130
混合水水溫℃
40
40
40
95
95
95
95
95
95
低溫水參
考流量t/h
6
12.2
24.4
44.4
106.6
133.3
160
280
466.6
高溫水參
考流量t/h
4
7.8
15.6
55.6
133.4
166.7
200
200
333.4
主要外型尺寸 mm（參圖一）
低溫水
參考管徑DN
40
50
80
100
125
200
200
200
200
高溫水
參考管徑DN
50
65
100
125
150
250
250
250
300
混合水管徑DN
65
80
125
200
250
300
300
350
400
A mm
360
660
660
1200
1200
1200
1200
1200
1500
C mm
130
220
220
450
450
450
450
450
650
B mm
130
170
170
300
300
350
350
350
500
