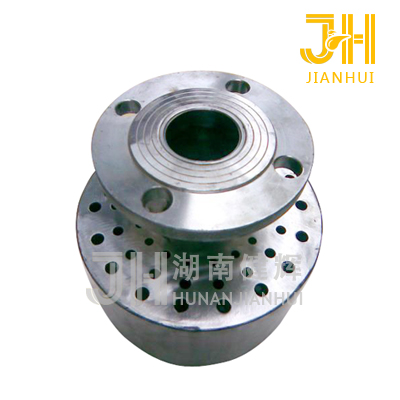

CLP蒸汽噴射加熱器

發布者：admin 發布時間：2015-09-17

產品描述：實用新型專利25年，廣泛應用于蒸汽熱水箱系統，可以二次加熱，無溫水浪費。CLP噴射式汽水混合加熱器，蒸汽與水直接混合加熱，無噪音，無振動，熱效率100%。

產品介紹

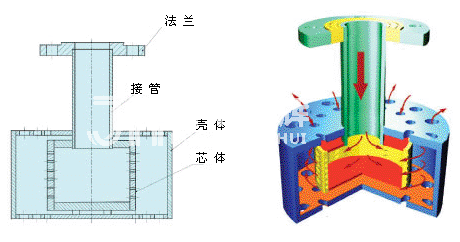

一、CLP蒸汽噴射加熱器工作原理

CLP蒸汽噴射加熱器采用全不銹鋼制造，蒸汽噴射加熱器內部的噴嘴為細小斜孔，蒸汽噴射加熱器噴嘴處高速噴入殼體內，對周圍冷水產生強烈的引射作用，蒸汽噴射加熱器的外壁上的斜向小孔進入蒸汽噴射加熱器內與蒸汽高速混合換熱，進行全熱交換，而高速蒸汽在殼體內盤旋上升。形成的旋轉水汽，吸收蒸汽的功能，消除噪音，同時被加熱的水不斷從殼體上表引出，帶動蒸汽噴射加熱器周圍的水流動，從而加熱整個水箱中的水。

二、CLP蒸汽噴射加熱器外形尺寸

型號		CLP-25	CLP-32	CLP-40	CLP-50	CLP-65	CLP-80	CLP-100	CLP-125	CLP-150
外形參數 mm	A	160	160	160	180	180	220	220	220	220
	B	90	90	90	110	110	130	130	130	130
	D	159	159	159	219	219	219	219	273	325
	d	115	135	145	160	180	195	215	245	285
重量	kg	5	6	8	10	12	15	20	25	30

型號尾注舉例：CLP-50-CF 表示：口徑DN50，不銹鋼材質，法蘭連接方式。

三、CLP蒸汽噴射加熱器技術參數

項目		CLP-25		CLP-32		CLP-40		CLP-50
		蒸汽	熱水	蒸汽	熱水	蒸汽	熱水	蒸汽	熱水
		耗量	產量	耗量	產量	耗量	產量	耗量	產量
		kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h
蒸汽壓力 Mpa	0.1	136	1976	228	2999	354	4411	457	5833
	0.2	187	2651	301	3981	441	5367	581	6928
	0.3	242	3321	362	4676	517	6898	640	7913
	0.4	284	3671	413	5321	562	7101	708	8864

項目		CLP-65		CLP-80		CLP-100		CLP-125
		蒸汽	熱水	蒸汽	熱水	蒸汽	熱水	蒸汽	熱水
		耗量	產量	耗量	產量	耗量	產量	耗量	產量
		kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h	kg/h
蒸汽壓力 Mpa	0.1	541	6673	620	7689	860	10665	1095	13575
	0.2	651	7981	725	9053	1153	14388	1441	17980
	0.3	753	9234	911	11418	1373	17216	1678	21035
	0.4	847	10281	977	12292	1525	19182	1811	22786

注：表中熱水產量從15℃加熱至65℃計

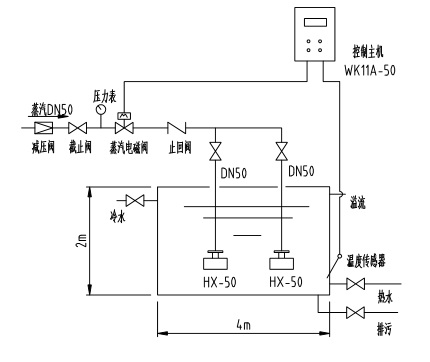

四、CLP蒸汽噴射加熱器安裝使用

CLP蒸汽噴射加熱器為法蘭接口，將蒸汽管接入水箱(水池)內，用法蘭連接。
    1、單臺蒸汽噴射加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；
    2、蒸汽噴射加熱器底部距水箱底部200mm左右，且應保證水淹沒混合器100mm以上；
    3、引入水箱中的蒸汽管道應固定，不應有松動現象；
    4、蒸汽管道上在靠近水源側安裝止回閥，防止發生水倒流事故；
    5、蒸汽管內若有雜質(新裝管道，久用管道)，必須安裝過濾器；
