一、鋼鋁冷軋翅片管概述：
鋼鋁冷軋翅片管其加工工藝由鋁管與鋼管先加工成雙金屬?gòu)?fù)合管，再經機械冷軋，利用鋁管的物理特性，制成以鋼管為芯的管與冷軋成的鋁翅片緊密結合為一體的翅片管。
二、鋼鋁冷軋翅片管特點:
1. 傳熱性能高，接觸熱阻小；
2. 翅片與管子接觸面積大，貼合緊密、牢靠；
3. 抗腐蝕性能好，長期使用性能穩定；
4. 最高使用溫度≤300°C；
5. 最高使用壓力≤3.2MPa；

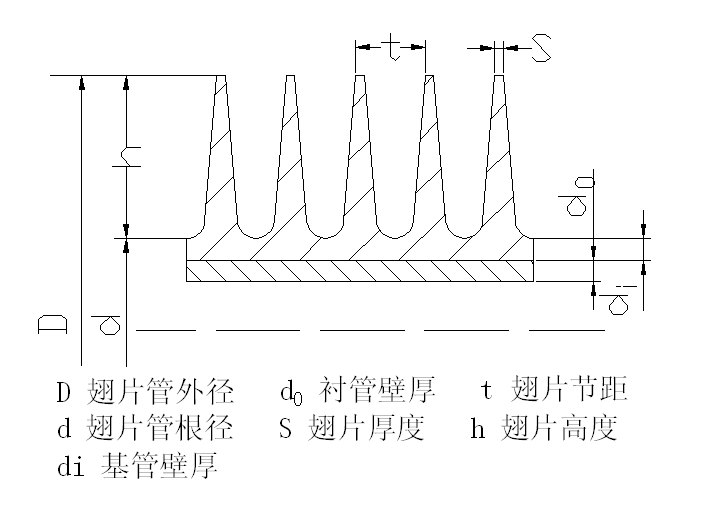

三、鋼鋁冷軋翅片管結構示意圖:
四、鋼鋁冷軋翅片管規格、型號:
|
型號 |
翅片 外徑 |
翅片 根徑 |
基管 壁厚 |
翅片 節距 |
翅片 厚度 |
單位長度 外表面積 |
翅化比 |
最高 溫度 |
工作 壓力 |
|
D (mm) |
d (mm) |
di (mm) |
t (mm) |
S (mm) |
Sw (m2/m) |
ε(Sw/Sn) |
℃ |
MPa |
|
|
GL-18*2 |
38 |
18 |
2 |
3 |
0.3 |
0.64 |
13.9 |
300 |
1.0 |
|
-22*2 |
42 |
22 |
2 |
3 |
0.3 |
0.75 |
14.2 |
300 |
1.0 |
|
-22*2 |
44 |
22 |
2 |
3 |
0.3 |
0.84 |
14.6 |
300 |
1.0 |
|
-25*2 |
45 |
25 |
2 |
3 |
0.3 |
0.82 |
15.6 |
300 |
1.0 |
|
-25*2 |
50 |
25 |
2 |
3 |
0.3 |
1.07 |
17.3 |
300 |
1.0 |
|
-25*2 |
57 |
25 |
2 |
3 |
0.3 |
1.46 |
19.6 |
300 |
1.0 |
|
-32*2.5 |
62 |
32 |
2.5 |
3 |
0.3 |
1.58 |
24.3 |
300 |
1.0 |
