GLⅡ型工業散熱器

發布者：admin1 發布時間：2016-04-18

產品描述：國家標準圖集推薦產品GL型工業散熱器，可避免受熱膨脹及其它原因所造成的應力集中;耐高溫、耐腐蝕。廣泛應用于除濕、烘干、采暖通風系統的空氣加熱，或冷卻空調系統的空氣降溫。

產品介紹

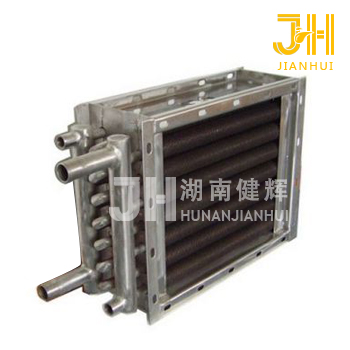

一、GLⅡ工業散熱器概述

1．GLⅡ工業散熱器是一種標準型號散熱器，標準結構由鋼制框架、散熱排管（鋼制散熱管）組成，按國家標準圖集制造生產；

2．GLⅡ工業散熱器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力，耐高溫，耐腐性好，經久耐用；

3．GLⅡ工業散熱器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫；

4．GLⅡ工業散熱器工作介質：蒸汽、高溫水、鹽水、導熱油；

5．GLⅡ工業散熱器工作壓力：(≤1.0MPa)；

6．GLⅡ工業散熱器型號表示說明GL①-②-③-④；

①—散熱器排數（二排，四排，六排）；

②—散熱器表面管數；

③—散熱器有效管長（吋）。

④—表示熱鍍鋅（X）

二、GLⅡ工業散熱器特點

1．GLⅡ工業散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構，散熱管用Ф18*2mm無縫鋼管，

經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀,其片距為3.2mm，承壓高，耐腐蝕；

2．GLⅡ工業散熱器的散熱排管全叉排排列，并個單獨彎頭管連接；

3．GLⅡ工業散熱器的散熱管特性：

散熱面積：0.64m2/m

肋化系數：14.56

肋通系數：15.8凈面比：0.53

三、GLⅡ工業散熱器技術參數

表一．GLⅡ工業散熱器基性能在不同工況下實驗公式

表中：Vr—空氣重量流速：ω—水流速；ξ—折濕系數；N—散熱管排數

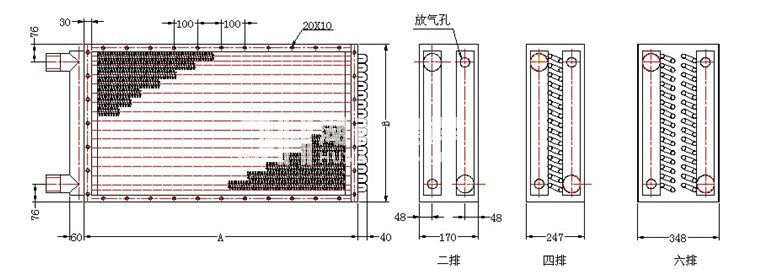

表二．GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

續表．GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

續表． GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

續表．GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

注：1：表中示散熱面積均為二排結構面積，其余四排，六排結構之散熱面積分別為×2，×3既得；

2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
