一、 鋼制繞片翅片管概述：

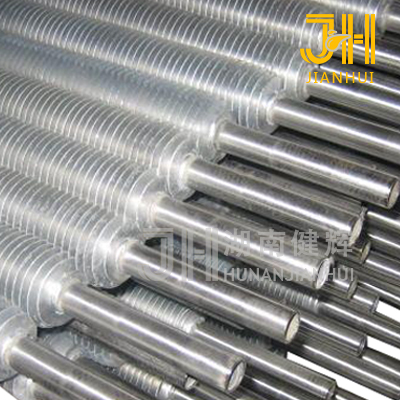

鋼制繞片翅片管采用直繞式加工工藝，即在一根優質無縫鋼管上，通過專用繞片機，把優質鋼帶靠機械力緊密、均勻地纏繞在基管外表面。很多廠家都使用這類翅片管制造各類翅片式散熱器。
二、 鋼制繞片翅片管特點:
1. 鋼制繞片翅片管是翅片式散熱器生產中最常用翅片管之一；
2. 鋼制繞片翅片管工作溫度：≤180℃。
2. 經西安交大熱工實驗室測試，其接觸熱阻小，傳熱性能高。
三、鋼制繞片翅片管型號規格：
|
型號規格 |
基管規格 （㎜） |
翅片規格（㎜） |
散熱面積 （㎡/m） |
參考重量 （Kg/m） |
||
|
片高 |
片厚 |
片距 |
||||
|
GL18 |
Ø18*2 |
10 |
0.3 |
3.2 |
0.64 |
|
|
GI21 |
Ø21*2 |
10 |
0.2 |
4 |
1.17 |
|
|
SD22 |
Ø22*2 |
16 |
0.5 |
5 |
0.85 |
2.8 |
|
SZ22 |
Ø22*2 |
16 |
0.5 |
6 |
0.82 |
2.7 |
|
SX22 |
Ø22*2 |
16 |
0.5 |
8 |
0.61 |
2.5 |
|
D25 |
Ø25*2.5 |
16 |
0.5 |
6 |
0.95 |
|
|
D32 |
Ø32*3 |
24 |
1.0 |
12 |
1.00 |
|
|
D40 |
Ø40*3 |
24 |
1.0 |
12 |
1.11 |
|
|
D57 |
Ø57*3 |
32 |
1.5 |
16 |
1.52 |
10 |
