方案說明
在大中型工業生產中，因生產工藝需要大量的熱空氣。因此采用熱惰性小、升溫快、安裝簡單、投資少的蒸汽散熱器，將室內外空氣用蒸汽加熱后用于生產車中，可大大提高生產效率、降低生產成本�，F(xiàn)以我司為某化工廠設計的翅片管散熱器，空氣蒸汽加熱器方案供大家參考:
參考方案
1. 現場條件：
風 量：6000m3/h 進風溫度：15℃
熱 媒：8kg/cm2（飽和蒸汽）
2. 解決問題：
a. 6000m3/h的風從15度加熱到130℃;
b. 蒸汽散熱器熱工性能好，承壓高，耐腐蝕；
c. 空氣加熱系統 升溫快、溫度梯度小、設備安裝簡單和投資少；
d. 為生產現場提供恒定的熱風，溫度恒定能耗低；
e. 蒸汽散熱器使用壽命長，一勞永逸。
3. 方案設計
根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行準確計算:
| 項 目 | 數 據 | 單 位 | 備 注 |
| 蒸 汽 壓 力 | 0.8 | Mpa | |
| 蒸 汽 溫 度 | 170 | ℃ | |
| 進 風 密 度 | 1.185 | Kg/m3 | 15℃干空氣 |
| 風 量 | 6000 | m3/h | |
| 7110 | Kg/h | ||
| 1.98 | Kg/s | ||
| 空氣重量流速 | 8 | Kg/m2•s | 設 |
| 通風凈截面積 | 0.25 | m2 | |
| 凈 面 比 | 0.61 | ||
| 通 風 面 積 | 0.4 | m2 | |
| 傳 熱 系 數 | 32.08 | Kcal/m2*h*℃ | |
| 進 風 溫 度 | 15 | ℃ | |
| 進 風 比熱容 | 1.0112 | Kj/Kg•K | 15℃干空氣 |
| 出 風 溫 度 | 130 | ℃ | |
| 出 風 比熱容 | 1.026 | Kj/Kg•K | 130℃干空氣 |
| 供 熱 量 | 854835.3 | Kj/h | |
| 204310.54 | KCal/h | ||
| 平 均 溫 差 | 97.5 | ℃ | |
| 總 散 熱 面積 | 65.32 | m2 | |
| 通 風 口 長 | 710 | mm | 776 |
| 通 風 口 寬 | 623 | mm | 688 |
| 實 際 通風面積 | 0.44 | m2 | |
| 凈 面 比 | 0.57 | SRZ | |
| 實際通風凈截面積 | 0.25 | m2 | |
| 實際空氣重量流速 | 7.83 | Kg/m2•s | |
| 表 面 管 數 | 10.74 | 根 | |
| 10 | 根 | ||
|
一 臺 散 熱 器 散 熱 面 積 |
17.89 | m2 | |
| 散 熱 器 臺 數 | 3.65 | 臺 | 4臺SRZ7X6D |
| 風 阻 | 11 | 毫米水柱 | |
| 110 | Pa |
4. 設備選型
蒸汽散熱器SRZ7X6D，數量4臺

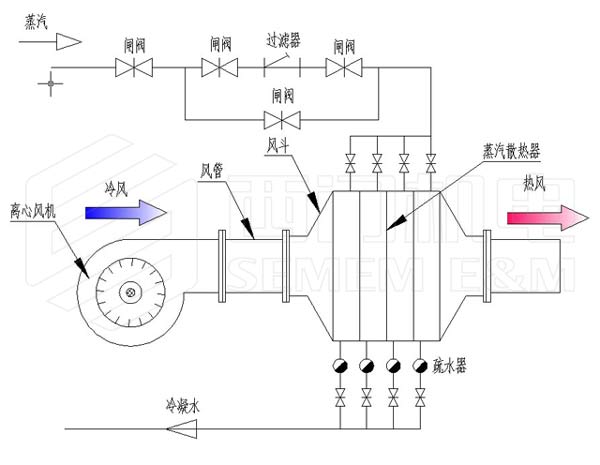

5. 空氣加熱系統示意
