現場需求：

        鍋爐在運行中，由于鍋內的水不斷地的蒸發、濃縮，鍋內水中的含鹽量將不斷的增加。同時，鍋爐底部的爐水所含的泥渣、水垢等沉積物的濃度也將越來越高。通過定期排污或連續排污，可使鍋爐內的泥渣等沉積物隨爐水排出爐外，防止鍋筒中集結水垢，影響鍋爐的水循環和熱效率，從而保證鍋爐平穩、經濟的運行。但是，鍋爐污水中除含有少量的水垢、泥沙等沉積物外，絕大部分是含有大量熱能的軟化水。這部分水的排放會造成熱能和水資源的浪費。如何對其加以利用，使企業節能降噪，增大效益。這里給出了其中一條經濟、簡捷的利用途徑，即回收熱能用于采暖。

鍋爐污水含有大量的熱能，下表為不同壓力下爐水對應的熱焓值：

基本方案

1.設備選型

HQS管道式汽水混合器。

2.解決問題

一般地，鍋爐排污水量要遠遠小于采暖循環水量，因此可以將鍋爐排污水通過一個汽水混合器直接接入循環水管道。具體連接見下圖。

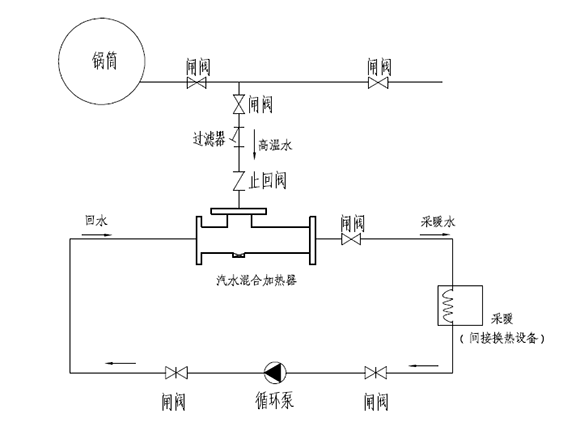

3.系統示意圖

增值方案

1.設備選型

HQS管道式汽水混合器+WK系列水溫控制器

2.解決問題

保持恒定水溫。水溫低于設定溫度時，自動打開蒸汽閥；水溫到達設定溫度時，自動關閉蒸汽閥。

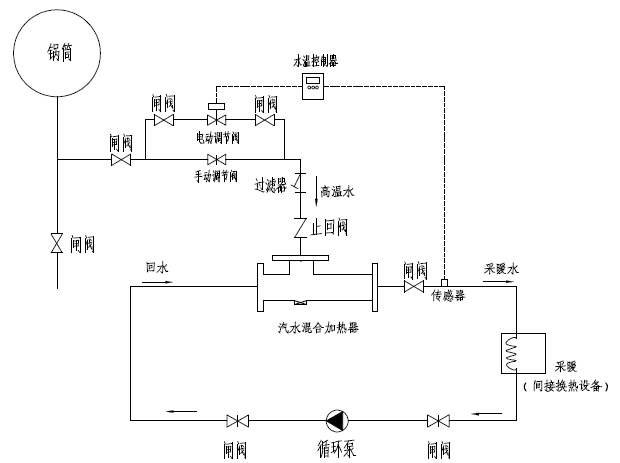

3.增值方案系統示意圖

增值系統舉例

以一臺20t的鍋爐為例，排污率按3%計算，排污水量為0.6t/h，水溫為180℃，熱焓值為762kj/kg，大約可以供1500㎡采暖。而采暖循環水量為4.5t/h（按照95℃~70℃標準采暖）。

選型：一臺HQS-65-4.5管道式汽水混合器可以滿足工況要求
